制冷量：8.8KW～150KW 出水溫度：7℃～-35℃ 環境溫度范圍：21℃～43℃

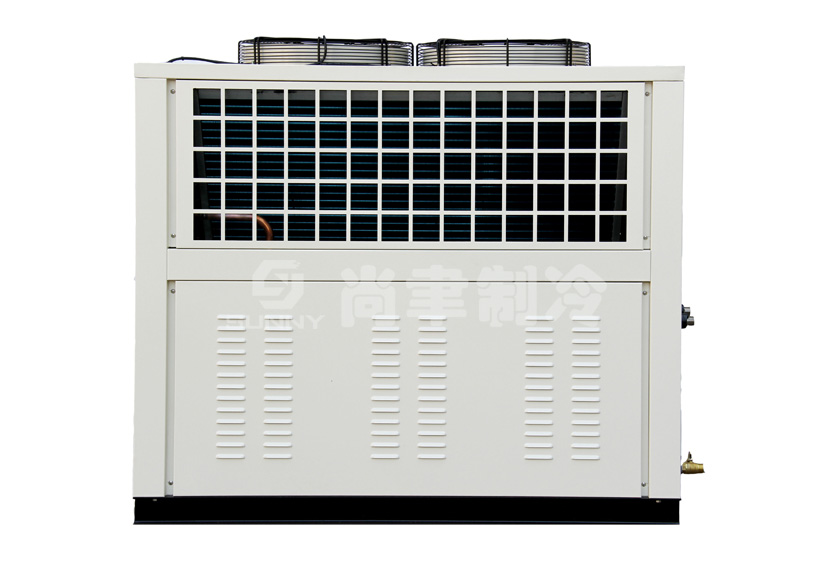

風冷箱型冷水機組選項 1.鹽水蒸發器 2.特殊電壓 3.遠程通訊接口
風冷箱型冷水機組特征 1.國際品牌全封閉渦旋式免維護壓縮機。 2.電器及制冷系統原件全部采用世界知名品牌。 3.按工業耐用型設計，內部可帶不銹鋼水箱和高揚程專用水泵。 4.完備的故障保護：高低壓保護、排氣保護、油位保護、水流保護、逆缺項保護、冷凍水防凍保護、冷卻水過高保護等等。
可選用環保型R407C、R134A或R404A冷媒等。 由于技術改進，外形尺寸很可能有所變更，外形尺寸僅供參考，敬請隨時索取安裝尺寸圖。
常溫型（7℃）
名義工況：冷凍水進／出水溫度12℃／7℃；環境干球濕度35℃。
| SP- | | 機型 Type | 05ASZ | 08ASZ | 10ASZ | 12ASZ | 15ASZ | 20ADZ | 25ADZ | 30ADZ | 40AQZ | 50AQZ | 名義制冷量
Nominal cooling capacity | kW | 14.4 | 25.5 | 29.0 | 32.7 | 41.1 | 58.0 | 65.4 | 82.2 | 120.4 | 133.0 | | 104kcal/h | 1.2 | 2.2 | 2.5 | 2.8 | 3.5 | 5.0 | 5.6 | 7.1 | 10.4 | 11.4 | | 整機功率(kW) Machine power | 4.7 | 7.3 | 9.7 | 10.9 | 14.5 | 19.0 | 22.1 | 29.6 | 38.2 | 43.8 | | 整機運轉電流(A) Machine operating current | 9.2 | 14.0 | 17.5 | 19.3 | 26.9 | 34.5 | 39.6 | 54.2 | 69.0 | 77.3 | | 壓縮機 Compressor | 數量 Quantity | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 4 | 輸入功率(kW)
Refrigeration input power | 4.0 | 6.1 | 8.1 | 9.1 | 12.4 | 16.2 | 18.2 | 24.7 | 32.4 | 36.4 | | 額定電流(A) Rated Current | 7.7 | 11.6 | 14.6 | 16.1 | 22.7 | 29.2 | 32.3 | 45.4 | 58.4 | 64.5 | | 蒸發器 Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(L/min) Flow | 41 | 73 | 83 | 94 | 118 | 166 | 187 | 236 | 345 | 381 | | 水管接口 Interface size | DN32 | DN40 | DN40 | DN40 | DN50 | DN50 | DN65 | DN65 | DN65 | DN65 | | 冷凝器 Condenser | 型式 Type | 高效銅管與鋁箔緊密脹接型翅片式熱交換器 Efficiency copper pipe and aluminum foil wing heat exchanger | | 冷凝風扇 Condensation axial fan | 風機數量 Quantity of fans | 1 | 2 | 2 | 2 | 2 | 6 | 6 | 6 | 8 | 8 | | 風機總功率(kW) Fans power | 0.2 | 0.5 | 0.9 | 1.1 | 1.1 | 1.3 | 1.7 | 2.7 | 3.6 | 4.4 | | 運轉電流(A) Operating current | 0.6 | 1.2 | 1.7 | 1.9 | 2.3 | 2.8 | 3.5 | 5.0 | 6.8 | 7.6 | 冷凍水泵
Chilled water pump | 類型 Type | 高效率，低噪聲離心水泵 High efficiency,low noise centrifugal water pump | | 輸入功率(kW) Input power | 0.55 | 0.75 | 0.75 | 0.75 | 1.10 | 1.50 | 2.20 | 2.20 | 2.20 | 3.00 | | 揚程(mH20) Head | 22 | 25 | 22 | 25 | 23 | 22 | 22 | 22 | 22 | 23 | | 水箱標稱容積(L) Nominal tank volume | 80 | 115 | 130 | 130 | 210 | 230 | 250 | 310 | 330 | 370 | 外形尺寸
Overall dimensions | 長(mm) Length | 1050 | 1400 | 1450 | 1450 | 1570 | 1900 | 2000 | 2200 | 2900 | 3100 | | 寬 Width | 700 | 900 | 1000 | 1000 | 1000 | 1200 | 1250 | 1350 | 1500 | 1500 | | 高 Height | 1090 | 1290 | 1410 | 1410 | 1610 | 1550 | 1550 | 1820 | 2000 | 2100 | | 重量 weight | 機組略重 Machine weight | 180 | 350 | 450 | 500 | 700 | 830 | 1050 | 1250 | 1350 | 1550 | | 運行略重 Operating weight | 260 | 465 | 580 | 630 | 910 | 1060 | 1300 | 1560 | 1680 | 1920 |
低溫型（-5℃）
名義工況：冷凍水進／出水溫度0℃／-5℃；環境干球濕度35℃。 機組冷凍側采用25%乙二醇或20%氯化鈣防凍液。
| SP- | | 機型 Type | 05ASZX | 08ASZX | 10ASZX | 12ASZX | 15ASZX | 20ADZX | 25ADZX | 30ADZX | 40AQZX | 50AQZX | 名義制冷量
Nominal cooling capacity | kW | 7.5 | 13.7 | 15.8 | 17.6 | 22.7 | 31.7 | 35.1 | 45.3 | 61.7 | 73.0 | | 104kcal/h | 0.6 | 1.2 | 1.4 | 1.5 | 2.0 | 2.7 | 3.0 | 3.9 | 5.3 | 6.3 | | 整機功率(kW) Machine power | 4.7 | 7.4 | 9.6 | 10.8 | 14.3 | 18.7 | 21.9 | 29.2 | 37.6 | 43.2 | | 整機運轉電流(A) Machine operating current | 9.2 | 14.1 | 17.4 | 19.1 | 27.7 | 34.2 | 39.2 | 55.8 | 68.3 | 76.4 | | 壓縮機 Compressor | 數量 Quantity | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 4 | 輸入功率(kW)
Refrigeration input power | 3.9 | 6.1 | 8.0 | 9.0 | 12.2 | 15.9 | 17.9 | 24.3 | 31.8 | 35.8 | | 額定電流(A) Rated Current | 7.6 | 11.6 | 14.4 | 15.9 | 23.5 | 28.8 | 31.8 | 47.0 | 57.7 | 63.6 | | 蒸發器 Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(L/min) Flow | 24 | 44 | 51 | 56 | 73 | 101 | 112 | 145 | 197 | 234 | | 水管接口 Interface size | DN25 | DN40 | DN40 | DN40 | DN50 | DN50 | DN65 | DN65 | DN65 | DN65 | | 冷凝器 Condenser | 型式 Type | 高效銅管與鋁箔緊密脹接型翅片式熱交換器 Efficiency copper pipe and aluminum foil wing heat exchanger | | 冷凝風扇 Condensation axial fan | 風機數量 Quantity of fans | 1 | 2 | 2 | 2 | 2 | 6 | 6 | 6 | 8 | 8 | | 風機總功率(kW) Fans power | 0.2 | 0.5 | 0.9 | 1.1 | 1.1 | 1.3 | 1.7 | 2.7 | 3.6 | 4.4 | | 運轉電流(A) Operating current | 0.6 | 1.2 | 1.7 | 1.9 | 2.3 | 2.8 | 3.5 | 5.0 | 6.8 | 7.6 | 冷凍水泵
Chilled water pump | 類型 Type | 高效率，低噪聲離心水泵 High efficiency,low noise centrifugal water pump | | 輸入功率(kW) Input power | 0.55 | 0.75 | 0.75 | 0.75 | 1.10 | 1.50 | 2.20 | 2.20 | 2.20 | 3.00 | | 揚程(mH20) Head | 22 | 22 | 25 | 25 | 25 | 23 | 23 | 25 | 24 | 22 | | 水箱標稱容積(L) Nominal tank volume | 80 | 115 | 130 | 130 | 210 | 230 | 250 | 310 | 330 | 370 | 外形尺寸
Overall dimensions | 長(mm) Length | 1050 | 1400 | 1450 | 1450 | 1570 | 1900 | 2000 | 2200 | 2900 | 3100 | | 寬 Width | 700 | 900 | 1000 | 1000 | 1000 | 1200 | 1250 | 1350 | 1500 | 1500 | | 高 Height | 1090 | 1290 | 1410 | 1410 | 1610 | 1550 | 1550 | 1820 | 2000 | 2100 | | 重量 weight | 機組略重 Machine weight | 180 | 350 | 450 | 500 | 700 | 850 | 1080 | 1280 | 1380 | 1550 | | 運行略重 Operating weight | 260 | 465 | 580 | 630 | 910 | 1080 | 1330 | 1590 | 1710 | 1920 |
低溫型（-15℃）
名義工況：冷凍水進／出水溫度-10℃／-15℃；環境干球濕度35℃。 機組冷凍側采用40%乙二醇或25%氯化鈣防凍液。
| SP- | | 機型 Type | 05ASZY | 08ASZY | 10ASZY | 12ASZY | 15ASZY | 20ADZY | 25ADZY | 30ADZY | 40AQZY | 名義制冷量
Nominal cooling capacity | kW | 5.3 | 7.4 | 10.6 | 12.3 | 13.5 | 21.2 | 24.6 | 27.0 | 42.4 | | 104kcal/h | 0.5 | 0.6 | 0.9 | 1.1 | 1.2 | 1.8 | 2.1 | 2.3 | 3.6 | | 整機功率(kW) Machine power | 5.3 | 8.2 | 10.6 | 12.3 | 13.4 | 20.2 | 24.7 | 27.3 | 41.5 | | 整機運轉電流(A) Machine operating current | 10.1 | 15.6 | 19.6 | 22.8 | 25.2 | 37.9 | 45.6 | 51.3 | 77.1 | | 壓縮機 Compressor | 數量 Quantity | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 輸入功率(kW)
Refrigeration input power | 4.7 | 7.2 | 9.1 | 10.7 | 11.8 | 18.2 | 21.4 | 23.6 | 36.4 | | 額定電流(A) Rated Current | 8.8 | 13.3 | 16.8 | 19.8 | 21.8 | 33.7 | 39.6 | 43.7 | 67.3 | | 蒸發器 Evaporator | 型式 Type | 高效殼管干式換熱器 Pipe dry high efficiency heat exchanger | | 水流量(L/min) Flow | 19 | 27 | 38 | 44 | 48 | 76 | 88 | 97 | 152 | | 水管接口 Interface size | DN32 | DN32 | DN40 | DN40 | DN50 | DN65 | DN65 | DN65 | DN65 | | 冷凝器 Condenser | 型式 Type | 高效銅管與鋁箔緊密脹接型翅片式熱交換器 Efficiency copper pipe and aluminum foil wing heat exchanger | | 冷凝風扇 Condensation axial fan | 風機數量 Quantity of fans | 1 | 2 | 2 | 2 | 2 | 6 | 4 | 4 | 8 | | 風機功率(kW) Fans power | 0.2 | 0.5 | 0.9 | 1.1 | 1.1 | 1.3 | 2.2 | 2.2 | 3.6 | | 運轉電流(A) Operating current | 0.6 | 1.2 | 1.7 | 1.9 | 2.3 | 2.8 | 3.8 | 4.6 | 6.8 | 冷凍水泵
Chilled water pump | 類型 Type | 高效率，低噪聲離心水泵 High efficiency,low noise centrifugal water pump | | 輸入功率(kW) Input power | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.75 | 1.10 | 1.50 | 1.50 | | 揚程(mH20) Head | 23 | 21 | 20 | 21 | 19 | 23 | 24 | 23 | 22 | | 水箱標稱容積(L) Nominal tank volume | 80 | 115 | 130 | 130 | 210 | 230 | 250 | 310 | 330 | 外形尺寸
Overall dimensions | 長(mm) Length | 1150 | 1500 | 1550 | 1550 | 1670 | 2000 | 2100 | 2300 | 3000 | | 寬 Width | 800 | 1000 | 1100 | 1100 | 1150 | 1300 | 1350 | 1450 | 1600 | | 高 Height | 1090 | 1290 | 1410 | 1410 | 1610 | 1550 | 1550 | 1820 | 2000 | | 重量 weight | 機組略重 Machine weight | 180 | 290 | 370 | 470 | 620 | 850 | 1080 | 1280 | 1380 | | 運行略重 Operating weight | 260 | 405 | 500 | 600 | 830 | 1080 | 1330 | 1590 | 1710 |
|
|
